隧道防护门的防火安全设计

隧道防护门的防火安全设计主要包括以下几个方面：

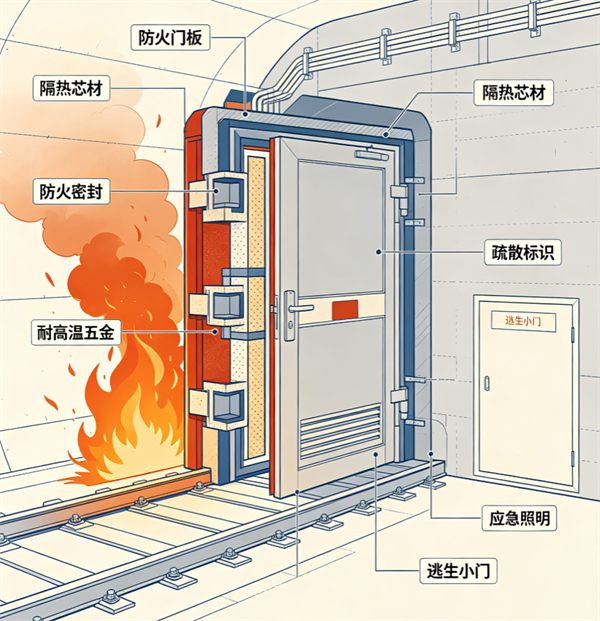

多层结构设计：门体由表及里依次设置应变保护层、防火隔热层和抗爆层。抗爆层为钢筋混凝土板状结构，两侧端面设置防火隔热层，包括隔热层和防火层，外周浇筑玻璃钢形成应变保护层。

耐火性能：隧道防护门的耐火极限时间不低于3小时，满足甲级防火门要求。门扇内部填充岩棉或珍珠岩等防火材料，厚度可达220mm。

材料选择：

门板采用3.0mm厚碳结钢板

门框采用50mm×120mm×5.0mm槽钢或140mm×120mm×6.0mm槽钢

骨架采用50mm×70mm×3.0mm方管

表面处理采用富锌底漆和金属氟碳漆

结构特点：

采用模块化设计，便于运输安装

立转式启闭方式，手动操作，启闭力小于200N

门扇内外均可启闭，闭锁门扇内外均可操纵，手动关锁操纵力小于250N

门框与门扇间隙不大于4mm，门扇与门框搭接宽度不小于15mm

防火安全标准：

符合《铁路工程设计防火规范》(TB10063-2016J774-2008)

符合《铁路隧道防灾疏散救援工程设计规范》(TB10020-2017)

通过公安部安全电子产品质量检测中心安全与技术防范办公室防爆门标准

特殊环境考虑：

针对隧道内潮湿环境，所有部件需进行防锈处理

满足隧道内活塞风荷载要求(15kpa～-15kpa)

具备抗疲劳性能要求(不低于20万次年，设计寿命30年)

安装要求：

隧道防护门与洞口内侧采用钢质膨胀螺栓、外侧采用化学螺栓连接

应按实际测量尺寸进行门体设计与制造

施工需建立详实的安全施工措施，保证施工安全及减少对运营干扰

这些设计确保了隧道防护门在火灾情况下能够有效阻隔火势蔓延，保护隧道内设备和人员安全，同时满足隧道特殊环境下的使用要求。
