隧道防护门在公路隧道中的应用

公路隧道和铁路隧道工况差异很大：公路隧道一般不强制抗爆炸冲击波（危化品专用隧道除外），核心控制目标是火灾隔烟、活塞风压、车辆气流冲击、疏散保障；兼顾防灾救援、设备防护、防烟分隔，多用于横通道、人行 / 车行疏散通道、设备机房、排烟风道洞口。

常用参考规范：《公路隧道设计规范》JTG D70/2、《公路隧道消防技术规范》JTG/T 3370-2、图集 20CJ100-1。

一、公路隧道里防护门的布设位置与作用

1. 横通道（人行疏散横通道，最常用）

公路隧道左右洞之间每隔一定距离设置人行横通道，横通道两端安装疏散防护门。

功能：正常通车时隔离两个隧道的气流、减少活塞风串流；火灾时作为逃生通道，阻隔高温烟气，保障人员从起火隧道转移到对向安全隧道；

开启方向：必须向疏散方向开启（向起火侧推开，人员逃生方向）；优先无门槛或者活门槛，方便逃生、担架通行；

耐火：常规要求≥3.0h 甲级防火，具备防烟密闭性能。

2. 车行横通道门（大尺寸）

长隧道、特长隧道设置车行横通道，供救援消防车、抢险车辆通行。

特点：洞口尺寸大（净宽≥4m 居多），多为双扇平开或者推拉滑动式防护门；

重点：自重很大，铰页、闭锁结构加强；平时关闭，火灾、抢险时开启；需要考虑大型车辆碰撞余量。

3. 设备洞室门（变电所、风机房、配电洞室、水泵房）

隧道内风机、配电柜、UPS、消防泵房等附属洞室洞口。

作用：火灾时把洞室和主隧道烟气隔开，保护机电设备，保证排烟、照明、消防泵持续工作；

很多配套可关闭通风百叶 / 通风窗：平时通风散热，火灾时通风窗自动关闭，形成密闭防烟。

4. 排烟风道、泄压洞口门

风道分隔、泄压口配套防护密闭门；平时通风，火灾密闭或者定向泄压，配合排烟系统组织烟流。

✅ 重要区分：普通公路隧道（常规客车、货车）不按铁路 0.05/0.1MPa 抗爆冲击波设计；只有危化品车辆专用隧道、危化品车辆允许通行的特长公路隧道，才需要增加抗爆验算，选用抗爆型防护门。

二、公路隧道的典型荷载特点（和铁路隧道对比）

活塞风压公路车辆断面大、车速高，会产生双向交变正负风压，反复拍打门扇；风压一般 ±2～3kPa，反复疲劳冲击。 门扇如果刚度不足，长期使用会鼓曲、变形、密封胶条失效、漏烟。

火灾是第一风险公路隧道火灾荷载高，货车、油罐车燃烧温度高、烟气蔓延快；防护门核心指标是耐火完整性、隔热性、防烟密闭。

撞击风险更高横通道口可能被失控车辆、救援车辆剐蹭、撞击；洞口周边要考虑防撞防护。

潮湿、尾气腐蚀汽车尾气含硫化物，隧道常年高湿，容易锈蚀；门体防腐方案很关键。

三、主流门型选用方案

玻璃钢复合防护门（FSP，人行横通道首选）钢骨架 + 玻璃钢面层，耐尾气腐蚀、自重适中、不容易生锈；密闭性能好，满足 3h 防火、抗活塞风疲劳；是普通公路隧道人行疏散门的主流。

全钢防护门型钢 + 钢板结构，刚度大、抗撞击能力强；适合车行横通道、大洞口、重载工况；必须做热浸锌防腐 + 面漆，否则尾气潮湿环境容易锈蚀卡滞。

带通风窗防护门（FSTP）风机房、配电洞室专用；通风百叶平时开启散热，火灾联动关闭，实现密闭隔烟。

推拉滑动防护门（FSH）车行横通道，洞口宽、平开回转空间不足时选用；缺点是密封难度比平开门高，对轨道清洁维护要求高。

❌ 禁止用普通民用甲级防火门替代：普通防火门没有交变风压疲劳、气密、抗气流冲击设计，通车一段时间后就变形、漏烟，消防验收通不过。

四、控制、联动与五金配置（公路隧道消防重点）

闭锁机构：优先电磁释放器（断电释放型）收到隧道 FAS 火灾报警信号自动解锁；断电状态门依然可以手动推开；严禁选用断电上锁电磁锁，逃生时会卡死。

密封系统：防火膨胀密封条 + 三元乙丙耐老化密闭胶条 正常状态挡风降噪；火灾时膨胀封堵缝隙，阻挡烟气渗透。

状态反馈：门磁开关，向隧道监控 PLC 上传 “开 / 关” 信号，监控中心实时查看门状态。

观察窗：人行疏散门配耐火观察窗，便于救援人员观察对面火情。

活门槛：有排水、防淹需求的横通道，采用可收放活门槛，平时放平不绊人，需要止水时落下。

五、特殊公路隧道专项应用要求

允许危化品通行的公路隧道升级为抗爆防护门，按 0.05MPa 冲击波抗力设计，同步做抗爆型式试验；门体、铰页、闭锁全部按抗爆结构加强。

高寒、沿海盐雾地区隧道优先玻璃钢复合门；全钢件必须热浸锌，五金件选用不锈钢，防止冻胀、盐雾锈蚀造成开关卡涩。

低瓦斯 / 有可燃气体风险隧道门体、五金件采用无火花构造，避免撞击产生火花。

城市水底隧道增加水密止水构造，兼顾防淹、防倒灌；气密等级提高，防止烟气串流。

六、施工、运维要点

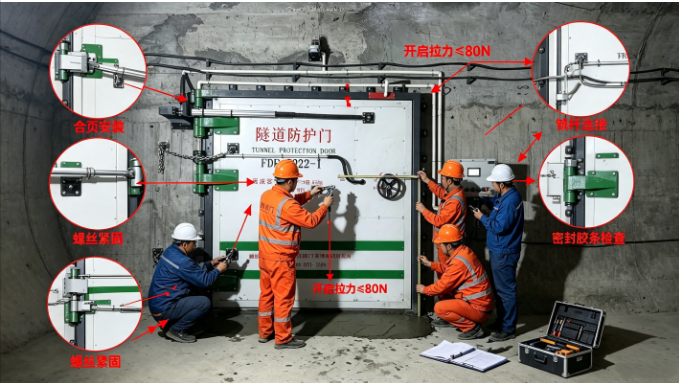

安装：新建隧道优先预埋门框，受力整体性更好；既有隧道改造采用后锚固，必须做锚固拉拔试验；门框周边缝隙用防火封堵材料密实填充；

调试：联动测试，火灾信号下发，电磁释放可靠解锁；风压疲劳、启闭试验；

日常维护重点：

检查胶条老化、脱落（烟气泄漏的高发点）

铰页、闭锁清洁润滑，尾气粉尘堆积容易卡门

定期测试电磁释放、门磁反馈功能

滑动门轨道清理泥沙、碎石
